Lapres 2-3: Membuat PDM (Physical Data Model)

Dapat diunduh: http://www.ziddu.com/download/16948697/LAPRES2-3.doc.html

Soal untuk Laporan Resmi 2 dan 3: (dengan Power Designer)
1. Benarkan CDM (Conceptual Data Model) yang telah dibuat!
2. Generate ke PDM (Physical Data Model)!
3. Generate ke script SQL (database)!


Di sini saya telah membuat konsep database. Dengan judul Sistem Informasi Penjadwalan Bimbingan Belajar. Yang telah menjadi CDM sebagai berikut:

CDM

Generate ke PDM:
1. Pilih menu tools
2. Pilih Generate Physical Data Model
3. Generate New
4. Pilih Oracle 10gr2 (DBMS yang direkomendasikan oleh kampus)
5. Ketik nama

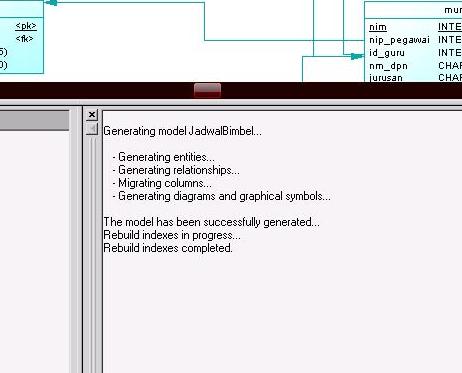

6. Bila berhasil akan muncul sebagai berikut:

Apabila terjadi error seperti berikut:

Maka yang harus dilakukan adalah, kembali pada cdm, kemudian lakukan pengecekan di setiap entitas. Apakah masih ada yang kurang seperti: belum mencentang tanda primary pada salah satu atribut, adanya id/ nama yang sama di antara atribut-atribut, dsb.

Setelah ada penjelasan sukses, maka tugas berikutnya adalah membuat/ generate ke dalam script database. Dengan urut-urutan:

1. Pilih menu Database

2. Pilih Generate database

3. Simpan

4. OK

5. Maka akan keluar message seperti ini:



Setelah itu, klik Edit dan akan keluar file sebagai berikut:
